Turbocompressor de gás de escape T-/anel de bico turbo série T-TCA para kits de turbocompressor de reposição

Turbocompressor de gás de escape T-/anel de bico turbo série T-TCA para kits de turbocompressor de reposição

Descrição do turbocompressor de gases de escape da série T- / T-TCA:

O Anel do Bico do Turbocompressor Série T-TCA se encaixa em uma parte doTurbocompressores de gás de escape da série T-/T-TCA, que foram considerados como a tecnologia atualizada da bem-sucedida série anterior de turbocompressores T-NA.O turbocompressor da série T-TCA não apenas aumentou claramente em eficiência, mas também melhorou substancialmente em confiabilidade e vida útil.A Série T-TCA é desenvolvida para turbocompressão de pressão constante, com a qual os gases de escape do motor fluem para um coletor de escape comum, acumulam-se ali e fluem com pequenas flutuações de pressão para a turbina de escape.

A série T-TCA é projetada comoturbina axial e pode ser usado em uma faixa de desempenho muito ampla para o carregamento de motores a diesel e a gás de dois e quatro tempos.As saídas do motor sãode 2.000 kW a 30.000 kW por turbocompressor e com fácil serviço ou utenção.

Dimensão e peso do turbocompressor de gases de escape da série T-TCA apenas para referência:

* Pés da carcaça, altos
** Pés da carcaça, baixos
***Carcaça axial de admissão de gás D=360mm
****Carcaça de admissão de gás axial D=300mm ou canal duplo
*****Altura H sem tanque de gravidade
*^Com silenciador e para motores de quatro tempos apenas para referência

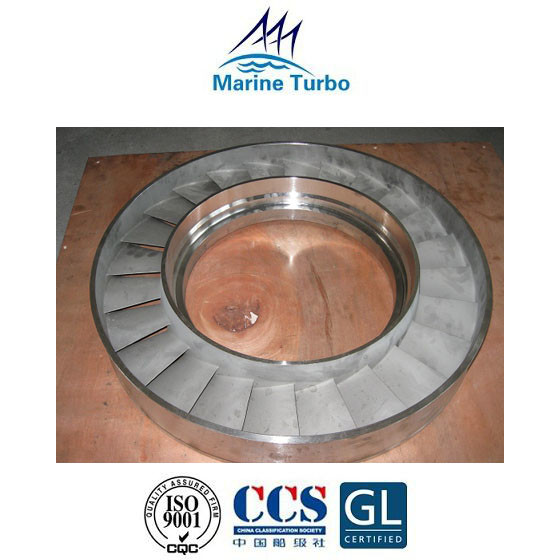

Descrição do anel do bocal do turbocompressor da série T-TCA:

O gás de escape do motor se expande através de um anel de bocal onde a energia de pressão do gás é convertida em energia cinética.Esse gás de alta velocidade é direcionado para as pás da turbina, onde aciona a roda da turbina e, portanto, o compressor em altas velocidades (10 -15.000 rpm).O gás de exaustão então passa pela caixa de saída para as tomadas de exaustão.

• O anel do bocal do turbocompressor é geralmente fabricado a partir de uma liga de níquel-cromo resistente à fluência, aço-níquel-molibdênio resistente ao calor ou uma liga nimônica que suporta altas temperaturas e é resistente à corrosão.
• Além disso, devido à sua função de converter os gases de exaustão em energia cinética, o processamento preciso do anel do bocal é altamente exigido.

Breve introdução do turbocompressor de gases de escape:

Os turbocompressores de gases de escape operam em altas velocidades, altas temperaturas dos gases de escape, altas taxas de fluxo de ar e gases de escape e altas taxas de fluxo.Geralmente, a pressão do gás de exaustão é de 0,25-0,45 MPa e a temperatura do gás de exaustão é de 500-600 °C.A velocidade varia de acordo com o taho do turbocompressor/compressor marítimo.A velocidade máxima do supercharger de grande porte é de 10.000 r/min, e a velocidade máxima do supercharger de taho pequeno pode atingir 40.000 ~ 50.000 r/min.Portanto, o turbocompressor marítimo/O turbocompressor de gases de escape é uma máquina de precisão.
